Stefano Ramponi, moderatore tecnico del forum di Wireless-Italia, ha realizzato una guida dove vengono rivelati molti segreti riguardo l’hardware ed il software dell’ottimo e notissimo Access Point della Dlink il DWL-2100AP.
Sono davvero molte le capacità di questo dispositivo e conoscendolo a fondo e’ possibile sfruttarlo al meglio. Stefano, autore del testo, ricorda che le informazioni prodotte in questa guida sono rilasciate unicamente a scopo didattico, di approfondimento delle conoscenze riguardo al prodotto, e richiedono un livello di istruzione tecnica molto alta in quanto l’errata applicazione di alcune nozioni puo’ portare alla distruzione del device. Il nostro consiglio di base rimane comunque sempre quello di non applicare mai modifiche sui prodotti originali, pena perdita della garanzia, omologazione, e riduzione della vita media del prodotto stesso.
Link per scaricare la guida: clicca qui
CARATTERISTICHE TECNICHE

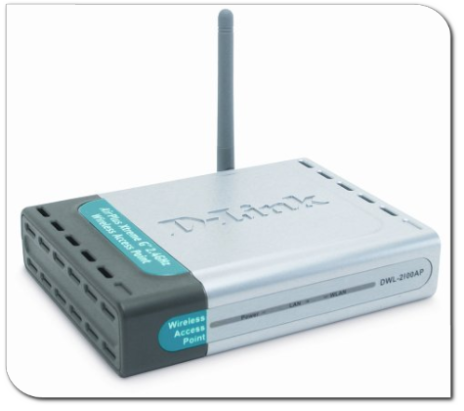

Wireless Bridge/Access Point AirPlus Xtreme G DWL-2100AP
D-Link AirPlus Xtreme G DWL-2100AP è un Bridge - Access Point wireless con frequenza di lavoro a 2.4GHz, compatibile con gli standard IEEE 802.11g e IEEE 802.11b,
che fornisce un'ampiezza di banda fino a 108Mbps.
Nuova velocità fino a 108Mbps
Con la nuova modalità D-Link 108G, il DWL-2100AP può raggiungere velocità wireless fino a 15 volte superiori rispetto al normale standard 802.11b utilizzando le nuove tecnologie di trasmissione wireless quali il Packet Bursting, Fast Frame, Compression & Encryption, e Turbo mode. Queste tecnologie consentono di incrementare il troughput della connessione wireless per poter gestire in maniera ottimale streaming video/audio e applicazioni in cui è richiesta un'elevata ampiezza di banda.
Facilmente configurabile e gestibile per mezzo di una comoda interfaccia basata sul web, il Bridge - Access Point DWL-2100AP utilizzando la modalità WDS (Wireless Distribution System), può essere configurato per funzionare in una delle quattro modalità disponibili quali Access Point Wireless, bridge point-to-point connesso a un altro Access Point, bridge Wireless point-to-multi-point o client wireless. Il dispositivo include, inoltre, un server DHCP incorporato che, una volta abilitato, assegna automaticamente gli indirizzi IP ai client Wireless ed elimina l'esigenza di un server DHCP separato sulla rete. Questa funzione esclusiva rappresenta una soluzione ideale per la creazione di una LAN Wireless in un ufficio, in un altro ambiente lavorativo o in uno spazio temporaneo come una fiera o un evento.
L'autenticazione dell'indirizzo MAC, la cifratura WEP a 64/128-bit e lo standard IEEE 802.1x forniscono livelli più elevati di sicurezza durante la trasmissione Wireless dei dati. Il Bridge - Access Point DWL-2100AP dispone di una antenna omnidirezionale rimuovibile, caratterizzata da elevate prestazioni e supporta una semplice diagnostica grazie ai LED power e link status/activity.
Specifiche Tecniche
Standard
- IEEE 802.11g
- IEEE 802.11b
- IEEE 802.11
- IEEE 802.3
- IEEE 802.3u
Management
- Attraverso Web Browser Internet Explorer v6 o superiore; Netscape Navigator v6 o superiore; oppure altri browser con interfaccia Java abilitata.
- DHCP Server e Client integrato
Velocità supportate con Fallback automatico
- 108 Mbps
- 54 Mbps
- 48 Mbps
- 36 Mbps
- 24 Mbps
- 18 Mbps
- 12 Mbps
- 11 Mbps
- 9 Mbps
- 6 Mbps
- 5.5 Mbps
- 2 Mbps
- 1 Mbps
Sicurezza
- WPA a 64 e 128 bit
- WEP a 64 e 128 bit
- 802.1x
Controllo Accesso Media
- CSMA/CA con ACK
Frequenze di lavoro wireless
- da 2.4 GHz a 2.4835 GHz
Distanze limite
- Indoor: fino a 100 metri
- Outdoor: fino a 150 metri
Tecnologia di modulazione
- Orthogonal Frequency Division Multiplexing (OFDM)
- Complementary Code Keying (CCK)
Sensibilità del ricevitore
- 54 Mbps OFDM, 10% PER, -68 dBm
- 48 Mbps OFDM, 10% PER, -68 dBm
- 36 Mbps OFDM, 10% PER, -75 dBm
- 24 Mbps OFDM, 10% PER, -79 dBm
- 18 Mbps OFDM, 10% PER, -82 dBm
- 12 Mbps OFDM, 10% PER, -84 dBm
- 11 Mbps CCK, 8% PER, -82 dBm
- 9 Mbps OFDM, 10% PER, -87 dBm
- 6 Mbps OFDM, 10% PER, -88 dBm
- 5.5 Mbps CCK, 8% PER, -85 dBm
- 2 Mbps QPSK, 8% PER, -86 dBm
- 1 Mbps BPSK, 8% PER, -89 dBm
Potenza in uscita trasmettitore
- 15 dBm (32 mW) ± 2dB
Tipo di antenna
- esterna 2.0dB di guadagno con connettore SMA reverse
LED
- Power
- LAN (10/100Mbps)
- WLAN (Wireless Connection)
Temperatura di funzionamento
- Operativa 0°C a 55°C
- Di utilizzo -20°C a 75°C
Umidità
- 95% massimo (non-condensante)
Alimentazione
- Esterna, Power Supply DC 5V, 2.0A
Certificazioni
- FCC
- UL
- VCCI
- CSA
- EN
Dimensioni
- Lunghezza = 142mm
- Larghezza = 109mm
- Altezza = 31mm
